在流体管道系统中，蝶型止回阀作为防止介质倒流的核心自动阀门，凭借结构紧凑、流阻小、安装便捷等优势，广泛应用于市政给排水、工业循环水、消防系统、船舶管道等多个领域。但很多从业者对其工作原理、结构特点及基础用途了解不深，易出现选型、安装失误。
一、什么是蝶型止回阀？核心定义与工作原理
蝶型止回阀又称翻板式止回阀、逆止阀，是一种依靠介质自身流动力量自动开启、关闭阀瓣，从而阻止介质倒流的自动阀门，无需手动、电动等外部驱动机构，结构简单且工作可靠。其核心作用是只允许介质向一个方向流动，防止介质倒流引发的泵体反转、设备损坏、管道冲击、系统压力紊乱等安全隐患，是流体系统安全运行的“隐形卫士”。
工作原理十分简洁：当介质按规定方向流动时，流体压力会推动呈圆盘状的阀瓣（蝶板），绕阀座通道的转轴旋转开启，此时介质可顺畅通过，且流动阻力极小；当介质停止流动或发生倒流时，阀瓣会在自身重力、倒流介质压力（部分型号搭配弹簧复位机构）的作用下，自动回摆贴合阀座，实现密封关闭，切断介质倒流通道，从而保障管道系统安全。
二、蝶型止回阀核心结构与分类，一文分清不同类型适配场景
蝶型止回阀的核心结构由阀体、蝶板（阀瓣）、阀座、销轴、密封件等组成，部分高端型号会增加弹簧复位机构、缓冲装置，提升密封性能和抗水锤能力。其中，阀体多采用灰铸铁、铸钢、不锈钢等材质，阀瓣可选用全金属结构，或在金属表面镶嵌橡胶、合成材料，适配不同介质需求；密封面常采用不锈钢堆焊工艺，增强耐磨性和密封性。
根据结构形式和适配场景，蝶型止回阀主要分为3类，精准区分可避免选型失误：
1. 单瓣式蝶型止回阀：阀瓣为单个圆盘，结构简单、重量轻，适用于中小口径直管道（DN40-DN300），如小型工业循环水管、民用给排水管道，缺点是关闭时水力冲击较大，不适用于脉动流场景。

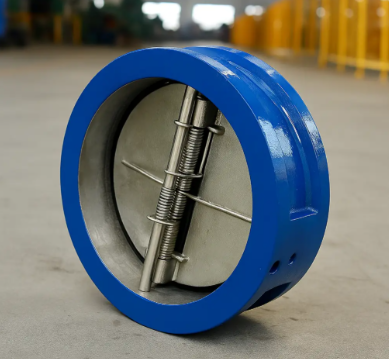

2. 双瓣式蝶型止回阀：阀瓣分为两个对称的半圆蝶板，关闭时受力均匀，水力冲击小，适配中大口径直管道（DN300-DN600），广泛应用于污水处理厂、大型中央空调循环水系统等场景，是目前工业领域应用最广泛的类型之一。
3. 多瓣式蝶型止回阀：阀瓣由多个小型蝶板组成，关闭速度快、水力冲击极小，适用于大口径管道（DN600以上），如市政给排水主干管、船舶压载水管道等，可有效减弱介质倒流时的水锤冲击。
三、蝶型止回阀与其他止回阀的核心区别，选型不踩错
管道系统中常用的止回阀还有升降式、旋启式两种，很多从业者容易混淆，其实三者在结构、性能、适配场景上差异显著，具体区别如下，清晰易懂便于区分：
1. 与升降式止回阀：升降式止回阀阀瓣沿轴线升降，密封性能优于蝶型止回阀，但流动阻力大、体积大、安装空间要求高，适用于高压、高精度密封的小口管道；蝶型止回阀流阻小、体积紧凑、安装便捷，适配低压、大口径、安装空间受限的场景，性价比更高。
2. 与旋启式止回阀：旋启式止回阀阀瓣绕铰链旋转，流阻中等，适配中高压、中口径管道，但重量较大、安装空间要求高；蝶型止回阀重量更轻（相较于同口径旋启式可减轻40%-60%），流阻更小，且安装灵活，更适合大口径、低压、空间受限的场景。
四、蝶型止回阀核心应用场景，覆盖多行业需求
蝶型止回阀凭借结构紧凑、流阻小、适配性强的优势，广泛应用于多个行业，核心应用场景如下，贴合实际工况，便于从业者精准匹配：
1. 市政给排水领域：用于自来水输送、污水处理厂进出水管道，防止污水倒流、清水回流，适配大口径、低压力的工况，可有效保障给排水系统稳定运行。
2. 工业循环水领域：用于化工、电力、冶金等行业的循环水管道，防止循环水倒流，保护水泵、换热器等核心设备，避免设备损坏和系统故障。
3. 消防系统领域：用于消防水管网，防止消防水倒流，确保火灾发生时，消防水泵启动后，水流能顺利输送至火灾现场，保障消防系统可靠运行。
4. 其他场景：还可用于船舶压载水管道、空调循环水系统、风机出口、泵出口（中小口径）等，适配低粘度、洁净介质的低压工况，不适用于含颗粒、高粘度介质场景。
总结：蝶型止回阀的核心优势是结构紧凑、流阻小、安装便捷、性价比高，掌握其基础定义、结构分类和适配场景，是后续选型、安装、维护的前提。新手可结合自身工况，快速判断是否适配蝶型止回阀，避免选型失误。
