防爆球阀作为易燃易爆环境中流体控制的核心设备，广泛应用于石油、化工、天然气、煤矿、锂电池生产等高危行业，其核心作用是实现介质的安全通断与流量调节，杜绝因阀门操作引发的火花、泄漏等安全隐患。相较于普通球阀，防爆球阀在结构设计、材质选用、防爆性能上均有特殊要求，了解其工作原理、核心结构及防爆机制，是正确选型、安装和运维的基础。本文结合行业标准及实际应用场景，全面拆解防爆球阀的核心技术要点，助力相关从业者精准掌握设备核心特性。
一、防爆球阀核心工作原理
防爆球阀的工作原理基于普通球阀的基础结构，核心差异在于增加了防爆防护设计，整体遵循“密封阻隔+火花隔离”的双重逻辑。其核心工作流程的核心是通过驱动机构带动球体旋转90°，实现阀门的全开与全关：当球体通道与管道轴线对齐时，介质可无阻力通过，流道光滑无死角，有效减少介质滞留；当球体旋转90°，通道与管道轴线垂直时，球体密封面与阀座紧密贴合，实现介质切断，泄漏率可达到ANSI Class V级（金属硬密封）或Class VI级（软密封）。
与普通球阀不同，防爆球阀的驱动机构（电动、气动或手动）均经过防爆处理，无论是电动执行器的电机运转，还是手动操作的机械摩擦，都不会产生足以引燃易燃易爆介质的火花；同时，阀体密封结构经过强化，可有效防止介质泄漏，避免因介质逸散与外部火源接触引发安全事故。此外，部分调节型防爆球阀（如V型）可通过控制球体旋转角度，实现介质流量的线性调节，适配不同工况需求。
二、防爆球阀核心结构组成（四大关键部件）
防爆球阀的结构设计围绕“防爆性能+密封性能+操作稳定性”展开，核心由四大部件组成，各部件协同作用，确保设备在高危环境中安全可靠运行，具体拆解如下：
（一）防爆驱动机构

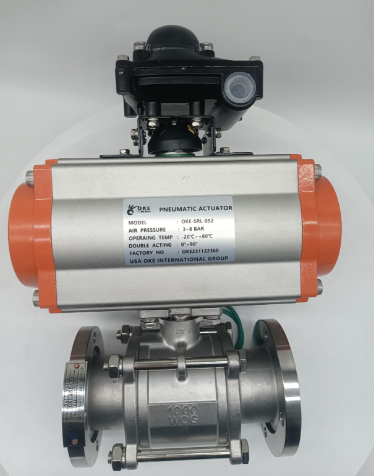

驱动机构是防爆球阀的“动力核心”，也是防爆设计的关键部位，分为电动、气动、手动三种类型，其中电动和气动为工业主流选型。电动防爆执行器采用隔爆设计（常见Exd IIBT4认证），通过密封结构隔离电机运转产生的电火花，防止引爆周围可燃气体或粉尘，同时配备手电一体功能，断电时可手动应急操作，避免电力中断导致的设备失控；气动执行器则通过压缩空气驱动，无电火花产生，响应速度快（双作用气缸响应时间≤0.3秒），适配对操作效率要求较高的场景；手动防爆球阀则优化了阀杆与手轮的连接结构，减少操作时的摩擦火花，同时配备防爆锁止装置，防止误操作。
（二）阀体与球体
阀体是防爆球阀的“承载核心”，直接接触介质，其材质与结构直接影响设备的耐腐蚀性、耐压性和防爆性能。阀体多采用一体式铸造工艺，材质根据介质特性差异化选择：常规工况选用碳钢WCB，耐腐蚀工况选用304/316不锈钢，强腐蚀工况选用衬氟材质（PTFE/FEP）或哈氏合金（C276），高温高压工况选用铬钼钢WC6/WC9；球体采用实心结构，表面经过精密研磨处理，部分高温高压工况会采用超音速喷涂碳化钨，硬度可达HRC 60以上，提升耐磨性和密封性。球体与阀杆采用键连接+防松动结构，传动稳定，避免驱动时出现打滑、卡滞现象。
（三）密封部件
密封部件是防爆球阀“防泄漏核心”，分为阀座密封和阀杆密封两部分，直接决定设备的泄漏等级。阀座密封分为软密封和金属硬密封：软密封采用PTFE、氟橡胶FKM等材质，适配常温、低泄漏场景，泄漏率≤0.01%；金属硬密封采用司太立合金堆焊，适配高温、高压、含颗粒介质场景，泄漏率≤0.1%。阀杆密封采用双重密封设计（填料密封+机械密封），选用石墨填料、柔性石墨密封圈，可有效防止介质进入阀杆间隙，减少卡堵与泄漏，同时适配阀体整体结构，不影响安装与维护。
（四）防爆外壳与连接件
防爆外壳是“安全防护屏障”，主要用于保护驱动机构和内部电路，多采用铝合金压铸或铸铁材质，厚度≥5mm，可承受内部爆炸压力，并通过≤0.2mm的精密接合面缝隙淬熄火焰，阻止能量外泄引发二次爆炸。连接件（法兰、螺栓）均采用高强度材质，与阀体无缝衔接，无焊接缺陷，法兰连接适配GB/T9124.1-2019、美标ANSI等主流标准，密封面可选平面、突面、凹凸面，确保连接部位的密封性和结构稳定性，避免高压、高温工况下出现法兰开裂、介质泄漏。
三、防爆球阀核心防爆机制（两大核心防护）
防爆球阀的防爆性能主要依靠“隔爆防护+本质安全防护”双重机制，严格遵循GB/T 12237-2017、GB/T 13927-2008等国家及行业标准，确保在易燃易爆环境中安全运行，具体如下：
（一）隔爆防护（主流防护方式）
隔爆防护是通过强化外壳结构，将可能产生火花的部件（如电机、电路、摩擦部位）密封在外壳内部，即使内部发生火花引爆可燃介质，外壳也能承受爆炸压力，同时通过精密的隔爆间隙（≤0.2mm），将火焰和高温气体冷却、淬熄，防止其泄漏到外部环境，引发大范围爆炸。隔爆型防爆球阀的外壳防护等级通常达到IP67，可在浸水1米深的环境下正常运行，适应矿井淹水等复杂工况，防爆等级分为Exd IIBT4（适用于II类气体环境）、Exd IIC T6（覆盖氢气、乙炔等高危介质）等，温度组别T6级可将表面温度限制在85℃以下，杜绝引燃可能。
（二）本质安全防护（辅助防护）
本质安全防护主要针对电动防爆球阀的电路系统，通过优化电路设计，限制电路中的电流、电压，确保即使电路发生短路、漏电等故障，产生的电火花能量也不足以引燃易燃易爆介质。同时，电路系统配备过载保护芯片，避免电机堵转烧毁，减少故障火花的产生；接线部位采用防爆格兰头密封，防止外部可燃介质进入电路内部，进一步提升防爆安全性。部分高端防爆球阀还具备双冗余防护设计，进一步降低安全隐患。
结语：防爆球阀的工作原理、核心结构与防爆机制，是其适配高危环境的核心基础。只有充分掌握这些技术要点，才能在选型、安装和运维过程中规避风险，确保设备稳定运行。后续将陆续解析防爆球阀的选型技巧、安装规范及故障处理方法，为从业者提供全面的技术参考，助力企业实现安全生产。
