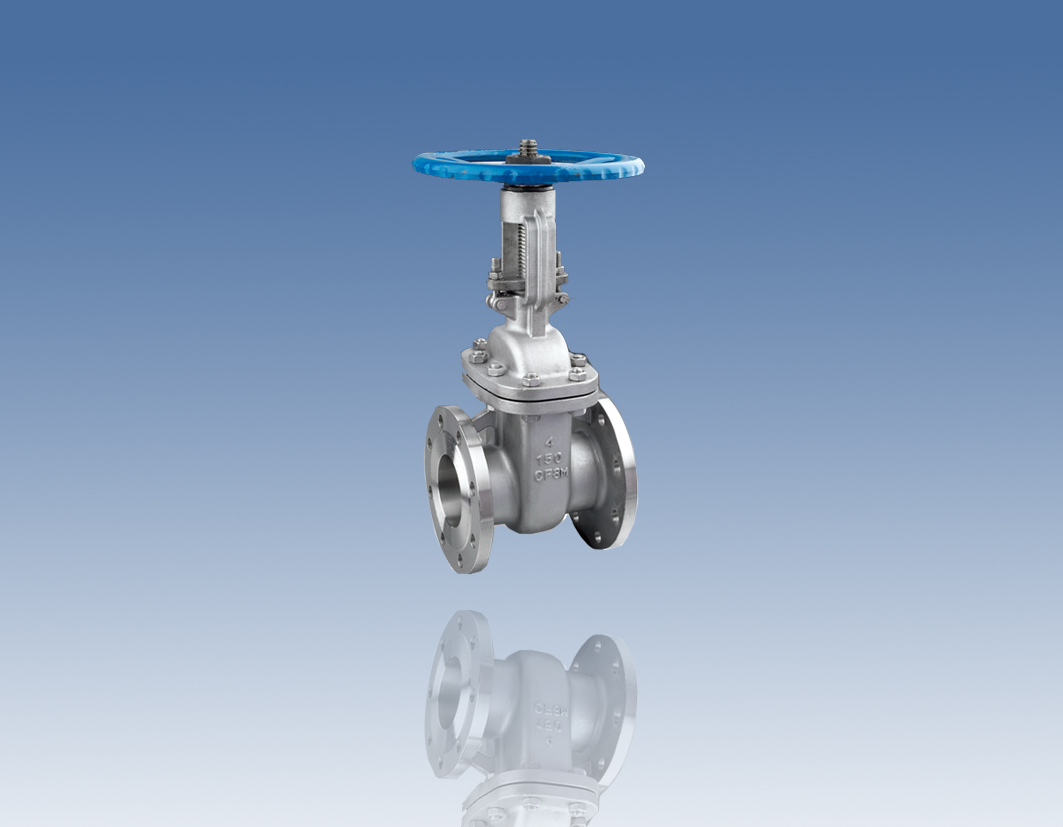

硬密封闸阀
规格：DN40-1000
公称压力：PN10/16
产品应用及特点：
功 能：实现管路系统的通断；
应用区域：石油、化工、冶金、水处理等；
产品特点：
1. 流体阻力小；
2. 适用的压力、温度范围大；
3. 介质流动方向不受限制；
4. 密封性能良好；
5. 阀瓣上升高度可判断；
标准：
设计标准：API 6D
结构长度：EN558
法兰连接：EN1092-1/2
测试标准：EN12266
不锈钢闸阀Z41W产品特征
公称压力：1.6-6.4MPa
适用温度范围：≤200℃～≤350℃
适用介质：硝酸类、醋酸类、水、油、气类及某些腐蚀性液体。
主要零件材质
零件名称 | ZG1Cr18Ni9Ti
304 CF8 | ZG00Cr18Ni10
304L CF3 | ZG1Cr18Ni12Mo2Ti
316 CF8M | ZG00Cr17Ni14Mo2
316L CF3M |
阀体/阀盖 | 0Cr18Ni9 | 00Cr18Ni10 | 0Cr18Ni9Mo2 | 00Cr18Ni10Mo2 |
闸板 | 0Cr18Ni9 | 00Cr18Ni10 | 0Cr18Ni9Mo2 | 00Cr18Ni10Mo2 |
阀杆 | 0Cr18Ni9 | 00Cr18Ni10 | 0Cr18Ni9Mo2 | 00Cr18Ni10Mo2 |
阀杆螺母 | 铝青铜 |
填料 | PTFE编织 | PTFE编织 | PTFE编织 | PTFE编织 |
垫片 | 304+PTFE | 304L+PTFE | 316+PTFE | 316L+PTFE |
压盖 | 0Cr18Ni9 | 00Cr18Ni10 | 0Cr18Ni9Mo2 | 00Cr18Ni10Mo2 |
螺栓 | 不锈钢 |
螺母 | 不锈钢 |
手轮 | 球墨铸铁、铸钢 |
主要连接尺寸
型号 | 公称通径 | 尺寸(mm) |
L | D | D1 | D2 | b-f | z-Φd | H | D0 |
Z41W-1.6MPa | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-14 | 170 | 120 |
20 | 150 | 105 | 75 | 55 | 14-2 | 4-14 | 200 | 120 |
25 | 160 | 115 | 85 | 65 | 14-2 | 4-14 | 215 | 140 |
32 | 180 | 135 | 100 | 78 | 16-2 | 4-18 | 260 | 160 |
40 | 200 | 145 | 110 | 85 | 16-3 | 4-18 | 290 | 200 |
50 | 250 | 160 | 125 | 100 | 16-3 | 4-18 | 345 | 220 |
65 | 265 | 180 | 145 | 120 | 18-3 | 4-18 | 360 | 240 |
80 | 280 | 195 | 160 | 135 | 20-3 | 8-18 | 385 | 280 |
100 | 300 | 215 | 180 | 155 | 20-3 | 8-18 | 430 | 300 |
125 | 325 | 245 | 210 | 185 | 22-3 | 8-18 | 520 | 320 |
150 | 350 | 280 | 240 | 210 | 24-3 | 8-23 | 610 | 350 |
200 | 400 | 335 | 295 | 265 | 26-3 | 12-23 | 765 | 400 |
250 | 450 | 405 | 355 | 320 | 30-3 | 12-25 | 895 | 450 |
300 | 500 | 460 | 410 | 375 | 30-4 | 12-25 | 1145 | 500 |
350 | 550 | 520 | 470 | 435 | 34-4 | 16-25 | 1200 | 550 |
400 | 600 | 580 | 525 | 485 | 36-4 | 16-30 | 1400 | 600 |
450 | 650 | 640 | 585 | 545 | 40-4 | 20-30 | 1500 | 650 |
500 | 700 | 705 | 650 | 608 | 44-4 | 20-34 | 1630 | 700 |
600 | 800 | 840 | 770 | 718 | 48-5 | 20-41 | 1830 | 800 |
