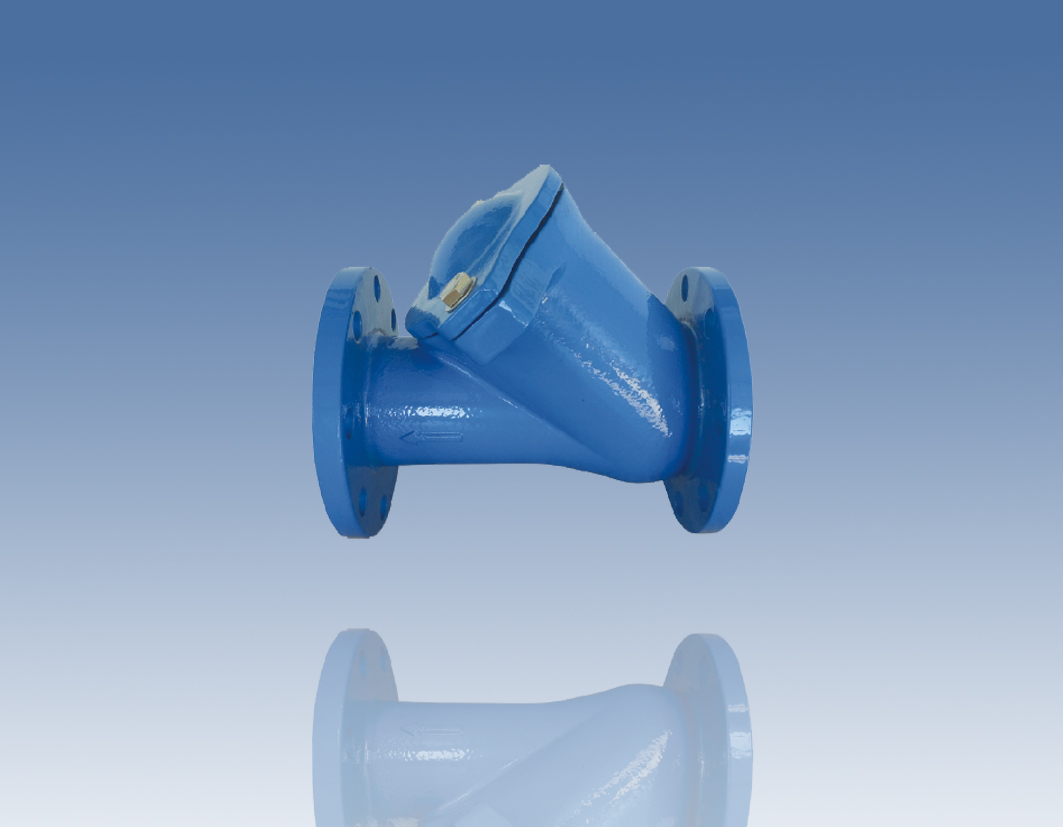

球形止回阀
规格：DN50-350
公称压力：PN10/16
产品应用及特点：
功 能：依靠介质本身流动而自动开、闭球形阀瓣，用来防止介质倒流；
应用区域：石油、化工、冶金、水处理等；
产品特点：
1. 结构简单，重量轻；
2. 球形阀瓣关闭迅速；
3. 密封性能好；
4. 使用寿命长、可靠性高；
标准：
法兰连接：EN1092-1/2
测试标准：EN12266
无磨损球形止回阀采用橡胶包皮滚球为阀瓣，在介质的作用下，可在阀体内的整体式滑道上作上下左右滚动，从而打开或关闭阀门。消声式关闭，不产生水锤，密封性能好。阀体采用全水流通道，流量大，阻力小，水头损失比旋启式小50%。水平或垂直安装均可，可用于冷水、热水、工业及生活用水管网系统中，更适应用潜水排水污泵，介质温度为0～80℃。
无磨损球形止回阀主要技术参数：
型号 | 公称压力MPa | 试验压力PSMPa | 工作温度℃ |
壳体 | 密封 |
HQ41X-10/16 | 1.0 | 1.5 | 1.1 | ≤80 |
1.6 | 2.4 | 1.76 |
无磨损球形止回阀主要零部件：
零件名称 | 材质 |
阀体、阀盖 | 球铁、铸钢 |
球架、档板 | 球铁、铸钢 |
球体 | 碳钢包橡胶 |
无磨损球形止回阀主要外形尺寸：
公称通径 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
Lmm | 216 | 241 | 293 | 305 | 381 | 403 | 495 | 622 | 698 | 787 |
Hmm | 185 | 210 | 245 | 280 | 335 | 400 | 495 | 600 | 715 | 800 |
连接尺寸 | PN1.0MPa按GB4216.4-84；PN1.6按GB4216.5-84 标准 |

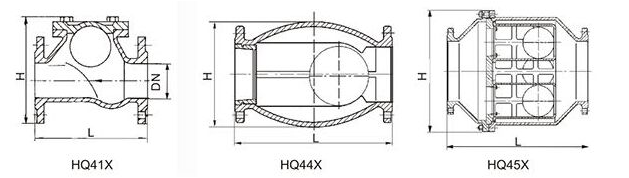

球形止回阀结构图:
