在自动化流体控制现场，工程师最常碰到的疑问是：“电动蝶阀到底是怎么把电信号变成90°转角的？”理解这一机制，是后续选型、调试与故障排查的基础。本文从结构组成、驱动链路到信号闭环，

系统拆解电动蝶阀的工作逻辑。

一、核心组件构成

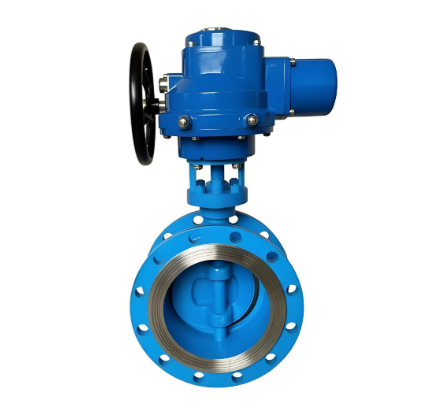

电动蝶阀由阀体、蝶板、阀杆、密封座、电动执行器及控制单元六部分构成。阀体多采用球墨铸铁、WCB碳钢或304/316L不锈钢；蝶板为圆盘结构，绕阀杆轴线旋转0°–90°；电动执行器内置电机、

减速齿轮、位置传感器与接线端子。

二、信号到动作的转换链

当DCS或PLC发出4–20mA调节信号（或开关量指令），执行器控制板驱动交流/直流电机转动，经蜗轮蜗杆减速增扭后带动阀杆旋转。阀杆与蝶板刚性连接，蝶板随之从垂直管道（全关）转至平行管

道（全开）。位置反馈电位计实时回传阀位，形成闭环控制。

三、三种偏心结构差异

中线型：阀杆居中，蝶板挤压软质阀座密封，适用于≤1.6MPa清水、暖通。

双偏心型：阀杆偏移两个中心，启闭时蝶板快速脱离阀座，磨损小，适合中压化工介质。

三偏心型：增加锥形密封面偏心，金属硬密封可耐425℃以上高温，用于蒸汽与脱硫管线。

四、执行器类型区分

开关型：仅接收开/关命令，到位即停，用于泵房启停。

调节型：接收模拟量，连续定位，用于恒压供水与流量分配。

智能型：集成Modbus、PROFIBUS，支持自诊断与远程标定。

五、能效与维护特征

电动蝶阀在到位后电机断电保持，待机功耗远低于气动系统；全开流阻系数仅0.2–0.6，长期运行可显著降低泵送电耗。维护上，每运行1万次或半年需对阀杆注脂，软密封件达厂家循环寿命后评估更

换。

六、常见误装风险

阀体箭头方向须与介质流向一致；法兰螺栓需对角匀速锁紧，防止阀座偏载；户外安装执行器防护等级应不低于IP67，并加装防雨罩。
