在工业流体控制领域，涡轮蝶阀凭借结构紧凑、操作便捷、密封可靠等优势，广泛应用于石油化工、电力能源、市政水务、冶金矿山等多个行业，承担着介质截断、流量调节的关键作用。作为阀门行业的核心产品之一，深入了解涡轮蝶阀的工作原理与核心结构，不仅能帮助从业人员规范操作、提升设备运行效率，更能为企业选型、维护提供科学依据，助力企业降低运营成本。本文将从涡轮蝶阀的基本定义出发，详细拆解其工作原理、核心结构组成及各部件的作用，为行业从业者提供全面、实用的技术参考。

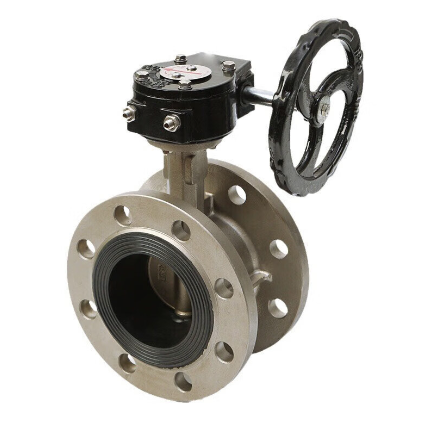

涡轮蝶阀是一种以涡轮蜗杆为传动机构，以圆盘形蝶板为启闭件的旋转式阀门，其核心工作逻辑是通过涡轮蜗杆的传动作用，带动蝶板绕阀杆旋转，从而实现对管道内介质流通的控制。与传统手动蝶阀相比，涡轮蝶阀通过涡轮蜗杆的减速增扭作用，有效降低了操作力矩，不仅操作更加省力，还能实现更精准的开度调节，尤其适用于大口径、高压工况下的流体控制场景，解决了手动蝶阀操作难度大、调节精度不足的痛点。
从工作原理的细节来看，涡轮蝶阀的启闭与调节主要分为三个关键步骤：首先，操作人员转动涡轮箱上的手轮，手轮带动蜗杆旋转，利用涡轮蜗杆的啮合传动关系，将手轮的旋转运动转化为涡轮的低速旋转运动，同时实现力矩的放大；其次，涡轮与阀杆刚性连接，涡轮的旋转会直接带动阀杆同步转动，阀杆下端与蝶板固定连接，进而带动蝶板绕阀杆轴线旋转；最后，通过控制蝶板的旋转角度（0°~90°），实现阀门的全开、全关或流量调节——当蝶板旋转至0°时，蝶板与管道轴线垂直，完全阻断介质流通，阀门处于全关状态；当蝶板旋转至90°时，蝶板与管道轴线平行，介质可自由通过，阀门处于全开状态；而蝶板在0°~90°之间的任意角度，则可根据实际需求调节介质的流量大小。
值得注意的是，涡轮蝶阀的密封性能与其工作原理密切相关，不同密封类型的涡轮蝶阀，其工作过程中的密封逻辑存在差异。其中，软密封涡轮蝶阀采用单偏心结构设计，蝶板转动大约20度之后，阀座与密封圈之间迅速脱离，从而减少摩擦，确保启闭顺畅，同时利用橡胶密封圈的弹性变形实现密封，适用于中低压、常温、无腐蚀性介质的场景；金属硬密封涡轮蝶阀则采用三偏心结构原理，利用固有的凸轮效应，完全消除了90度行程中阀座与密封圈之间的全部摩擦，通过金属密封面的紧密贴合实现密封，适用于高温、高压、腐蚀性较强的介质场景，泄漏率可控制在较低水平。
核心结构是涡轮蝶阀实现其工作原理的基础，主要由阀体、蝶板、阀杆、涡轮蜗杆传动机构、密封圈、填料等关键部件组成，各部件分工明确、协同工作，确保阀门的稳定运行。阀体作为阀门的主体，采用圆柱形通道设计，蝶板安装于管道的直径方向，其材质根据工况需求可选择WCB碳钢、304不锈钢、316L不锈钢等，阀体的壁厚的设计需符合相关执行标准，确保能够承受对应压力等级的介质冲击，防止阀体变形、泄漏。
蝶板是涡轮蝶阀的启闭核心部件，采用圆盘形结构，其密封面的加工精度直接影响阀门的密封性能。软密封涡轮蝶阀的蝶板上安装有丁腈橡胶等材质的密封圈，而金属硬密封涡轮蝶阀的蝶板密封面则采用堆焊不锈钢等工艺处理，增强密封面的耐磨性和耐腐蚀性。阀杆采用整体式结构，材质通常为1Cr17Ni2、1Cr13等不锈钢，具有足够的强度和刚度，能够承受蝶板旋转时的力矩，同时通过填料函与阀体密封，防止介质沿阀杆泄漏。
涡轮蜗杆传动机构是涡轮蝶阀的动力核心，由涡轮、蜗杆、手轮、涡轮箱组成。其中，蜗杆与手轮连接，涡轮与阀杆连接，通过涡轮蜗杆的啮合传动，实现减速增扭的效果，使得操作人员能够以较小的力量带动大口径蝶板的旋转。涡轮箱采用密封设计，内部填充润滑油，减少涡轮蜗杆之间的摩擦，延长传动机构的使用寿命，同时防止灰尘、杂质进入传动机构，避免出现卡涩、传动失效等问题。
此外，填料、密封圈等辅助部件也发挥着重要作用。填料通常采用柔性石墨材质，填充在阀杆与阀体之间的填料函内，起到密封阀杆的作用，防止介质泄漏；密封圈则根据密封类型的不同，选用柔性石墨+不锈钢复合材质、丁腈橡胶等，确保阀门在启闭过程中的密封可靠性。
总结来说，涡轮蝶阀的工作原理基于涡轮蜗杆的传动作用，通过带动蝶板旋转实现介质的控制，其核心结构的合理性直接决定了阀门的性能和使用寿命。了解涡轮蝶阀的工作原理与核心结构，不仅能帮助从业人员更好地操作、维护阀门，还能为企业的选型工作提供技术支撑，避免因选型不当导致的设备故障、生产中断等问题。在工业生产不断向高效、节能、安全方向发展的今天，深入研究涡轮蝶阀的技术特性，优化其结构与性能，将进一步拓展其应用范围，为工业流体控制领域的发展提供有力保障。
