在工业流体控制与消防系统中，信号蝶阀是不可或缺的关键设备，但其功能和特性往往被不少人混淆。本文将通俗解读信号蝶阀的核心定义、组成结构及工作原理，帮你快速认清这种兼具控制与信号反馈功能的特殊阀门，助力行业从业者精准认知、规范使用。
在工业流体控制与消防系统中，信号蝶阀是不可或缺的关键设备，但其功能和特性往往被不少人混淆。本文将通俗解读信号蝶阀的核心定义、组成结构及工作原理，帮你快速认清这种兼具控制与信号反馈功能的特殊阀门，助力行业从业者精准认知、规范使用。

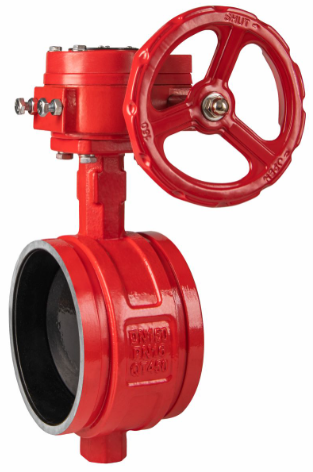

信号蝶阀，本质上是在普通蝶阀的基础上，增设了信号反馈装置（常用微动开关、磁感应开关等）的一种自控阀门，核心作用是既能实现管道介质的通断、流量调节，又能将阀门的实时启闭状态（全开、全关或中间位置）以电信号的形式传输至中央控制系统，实现远程监控与预警，广泛应用于消防、水处理、石油化工等多个领域。
从结构组成来看，信号蝶阀主要分为三大核心部分，每一部分都承担着关键作用，缺一不可。其一，阀体与蝶板，这是阀门的基础部件，阀体采用铸铁、铸钢或不锈钢材质，根据工况需求选择，蝶板为圆盘状，通过旋转90°实现介质通断，部分蝶板采用球面造型，可提升密封性能、延长使用寿命；其二，传动装置，分为手动（手轮、手柄）、电动、气动三种类型，手动款操作便捷，电动、气动款适合远程控制，其中蜗轮蜗杆传动装置是较为常用的类型，可实现精准启闭；其三，信号反馈装置，这是信号蝶阀与普通蝶阀的核心区别，通常安装在传动装置箱体内，包含微动开关、凸轮、接线端子等部件，阀门启闭时，阀杆带动凸轮旋转，触发微动开关触点通断，进而输出电信号至监控中心。
其工作原理可简单概括为“启闭控制+信号传输”的双重过程。当通过手动或电动、气动方式操作阀门时，阀杆带动蝶板旋转：蝶板平行于管道轴线时，阀门处于全开状态，此时凸轮触发开向微动开关，输出“阀开”电信号，监控中心显示阀门正常工作；蝶板垂直于管道轴线时，阀门处于全关状态，凸轮触发关向微动开关，输出“阀关”电信号，若为消防等关键场景，监控中心会及时预警，提示阀门关闭、系统可能失效；部分型号可调整凸轮位置，实现蝶板中间开度的信号反馈，满足流量调节后的状态监控需求。
相较于普通蝶阀，信号蝶阀的核心优势的在于“可监控、可追溯”，无需人工现场巡检阀门状态，大幅提升了系统运行的安全性和管理效率，尤其在大型管网、消防系统等关键场景中，更是不可或缺。了解其核心结构和工作原理，是后续选型、安装、维护的基础，也是区分信号蝶阀与其他阀门的关键。
