在市政供水、电力循环水及化工主干管线上，大口径金属硬密封蝶阀正逐步替代传统闸阀，成为大流量流体控制的首选。其通径覆盖DN600–DN3600，公称压力可达PN10–PN40，耐温区间-40℃至570℃，凭借结构紧凑、流阻小、双向密封等优势，广泛应用于石油、冶金、供排水及热力管网。

一、核心结构特征

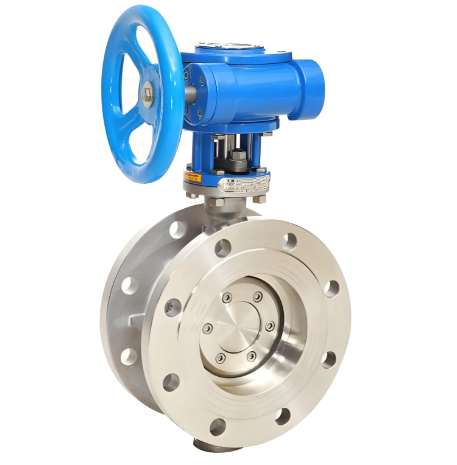

大口径金属硬密封蝶阀主要由阀体、蝶板、阀杆、金属密封座及驱动装置构成。主流采用三偏心设计：阀杆轴线偏离管道中心、偏离蝶板密封中心，且密封面呈锥形夹角。这种几何布置使蝶板在启闭初期即与阀座脱离，全程无摩擦刮擦，仅在闭合末端形成楔形压紧，实现金属对金属的零泄漏密封。

大规格蝶板多采用桁架式轻量化结构，降低转动惯量；阀体常用WCB铸钢或CF8不锈钢，密封面堆焊钴基硬质合金（Stellite），阀杆选用2Cr13或304材质，填料采用柔性石墨以应对高温工况。

二、工作原理简述

驱动机构带动阀杆旋转0–90°，蝶板随之翻转。全开时蝶板与流线平行，流阻系数仅0.1–0.3；全关时锥面金属密封副在偏心矩作用下越压越紧，达到ANSI/FCI 70-2 VI级泄漏标准。由于启闭无接触磨损，优质产品可实现10万次以上循环仍保持密封。

三、科学选型五要素

1. 通径与压力：依据管道最大流量反推DN，按1.3–1.5倍安全系数选定PN等级；

2. 介质特性：清水、蒸汽选碳钢+硬密封；腐蚀性浆液选316L阀体；高温烟气（＞425℃）选铬钼钢WC9；

3. 温度等级：-40~200℃用常规硬密封，-196℃深冷需特殊低温处理，＞500℃须配散热支架；

4. 驱动方式：DN≤800可选蜗轮手动，DN≥1000主干管推荐电动或电液联动，并配置IP67防护与扭矩保护；

5. 安装朝向：三偏心结构支持任意方向安装，但阀杆建议水平布置以延长轴承寿命。

四、常见选型误区

• 误用软密封参数表套用硬密封工况，导致高温变形；

• 忽略背压造成双向密封比压不足；

• 大口径未验算启闭扭矩，电动头选型偏小引发堵转；

• 含颗粒介质未要求堆焊碳化钨，短期冲蚀失效。

正确做法是提供“介质+温度+压力+通径+连接方式”五参数清单给厂家校核，并索取FEA应力报告与出厂密封试验记录。
